Diseño de la Escalera de Concreto Armado.
Generalidades: Diseño de la Escalera de Concreto Armado.
Las escaleras son estructuras de enlace que sirven para comunicar diferentes niveles. Sus elementos principales son la estructura sustentante y los escalones.
El contra paso será de 18 cm como máximo, la paso no debe ser menor de 28 cm y el ancho mínimo de la rampa debe ser de 90 cm. La escalera de un tramo es la más sencilla y elemental (figuras 1 y 2), también existen escaleras formadas por dos tramos, de ida y vuelta, compuesta por dos tramos paralelos y de sentido contrario, unidos por un descanso.
Existen también las llamadas escaleras de caracol o helicoidales, utilizadas en lugares donde no se dispone de espacio para colocar una escalera de tramos rectos. Su planta es circular o en forma de elipse para este tipo de escalera, es importante el diámetro que vaya a tener, como mínimo se recomienda 1.50 metros.
La construcción de la mayoría de tramos de escalera incluye el uso de una rampa de concreto colada en forma continua. Aun en el terreno más estable, se aconseja emplear armadura de refuerzo que proteja de asentamientos diferenciales. Cuando la escalera esté flanqueada por muros, mejorará la apariencia general y la estabilidad estructural al empotrar los peldaños en los mismos.

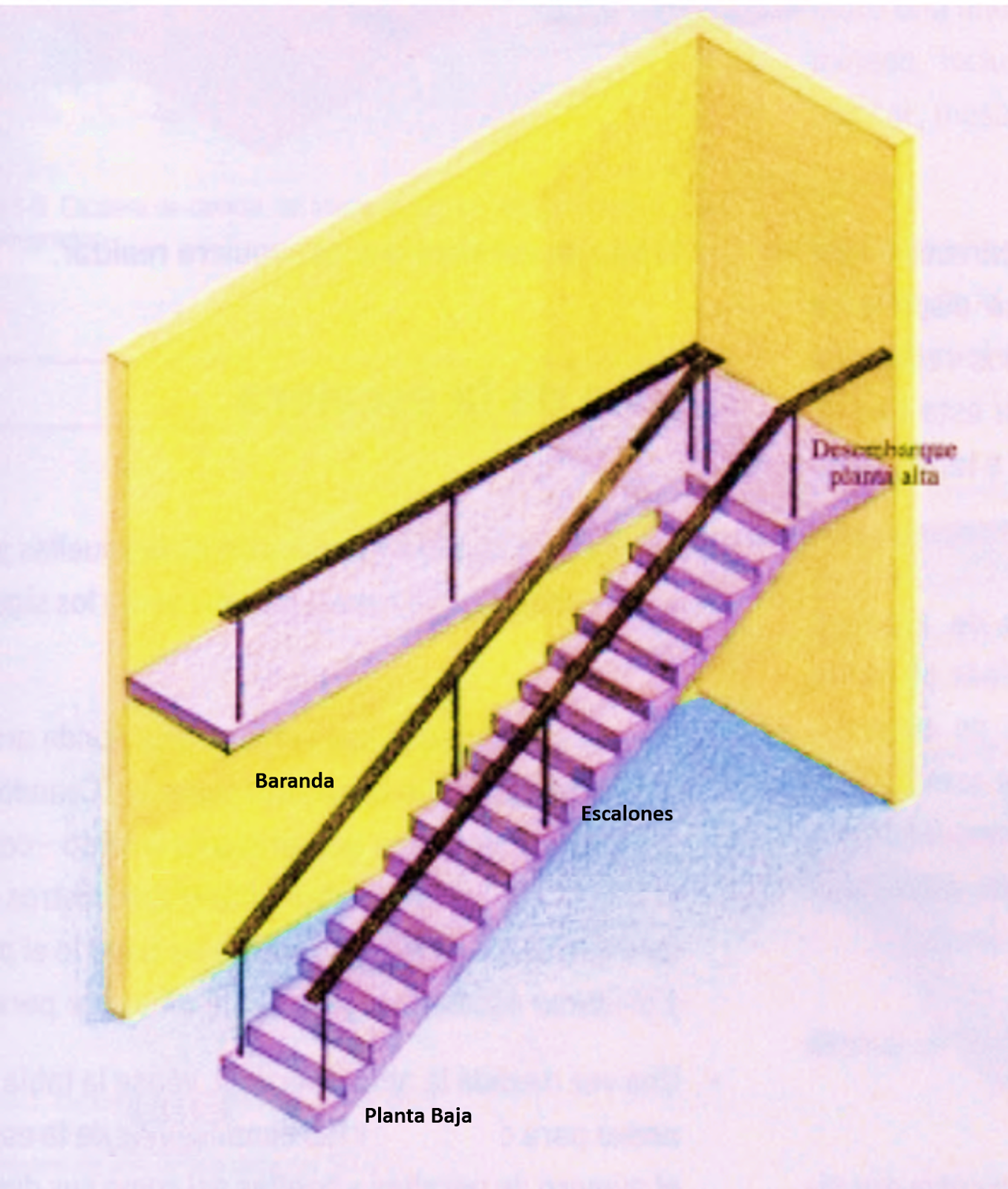

Figura 1. Escalera recta de un solo tramo de media vuelta.
Figura 2. Escalera recta de dos tramos en sentidos encontrados de media vuelta comunica la
planta baja con el primer piso.
planta baja con el primer piso.
Para el cálculo de la escalera se necesita tomar en cuenta los siguientes datos:
- La altura que hay que salvar de piso a piso entre dos niveles consecutivos.
- El tipo de escalera que se requiera realizar.
Diseño de la Escalera.
Para conocer el número y dimensión de las huellas y peraltes de las escaleras, hay que tener en cuenta los siguientes puntos:
- Mídase la altura que hay entre el piso donde arranque la escalera y el piso inmediato superior. Cuando las losas y pisos no tienen aún el recubrimiento cemento, mosaico, etc.se aumentan unos 5 centímetros a la altura que se va a medir, ya que de no hacerlo el primero y el último escalón, quedarían de diferente peralte.
- Una vez medida la altura vertical, véase la tabla que se anexa para determinar las dimensiones de la escalera:
Trazo.
Para construir una escalera, es necesario trazar sobre el muro una línea horizontal que indique el nivel del piso ter minado, incluyendo el espesor del material que se va a colocar, mosaico cerámica, loseta vinílica.
Sobre una línea horizontal se marca la medida de la huella, a partir de la primera huella se levanta una línea vertical, sobre la cual se mide la altura del peralte y así cada huella y cada uno de los peraltes hasta trazar todo el perfil de la escalera.
Debajo de la línea de los escalones se traza el ancho de la losa o rampa de la escalera. Las piedras más recomendadas para ser utilizadas sobre todo para huellas, son granito y basalto.
Por su versatilidad, flexibilidad, economía, y sobre todo por sus posibilidades de fabricación in situ, el concreto armado se utiliza con mayor frecuencia. Además, sus acabados pueden ser diversos si se lo combina con otros materiales: madera para huellas y barandal, acero para barandal, cerámica para huellas, etcétera.
Figura 4. La huella nunca debe ser menor de 25 cm y el peralte no debe ser mayor de 18 cm. El ancho mínimo de una rampa debe ser 90 cm.
Altura del entrepiso Número de Pasos de 30 cm Altura Contrapaso Número Contrapaso
2.20 12 16.9 13
2.25 12 17.3 13
2.30 12 17.7 13
2.35 13 16.7 14
2.40 13 17.1 14
2.45 13 17.5 14
2.50 13 17.8 14
2.55 14 17 15
2.60 14 17.3 15
2.65 14 17.6 15
2.70 14 18 15
2.75 15 17.2 16
2.80 15 17.5 16
2.85 15 17.8 16
2.90 16 17.1 17
2.95 16 17.4 17
3.00 16 17.6 17
2.20 12 16.9 13
2.25 12 17.3 13
2.30 12 17.7 13
2.35 13 16.7 14
2.40 13 17.1 14
2.45 13 17.5 14
2.50 13 17.8 14
2.55 14 17 15
2.60 14 17.3 15
2.65 14 17.6 15
2.70 14 18 15
2.75 15 17.2 16
2.80 15 17.5 16
2.85 15 17.8 16
2.90 16 17.1 17
2.95 16 17.4 17
3.00 16 17.6 17
|
| Figura 5. La escalera más cómoda es la que tiene 17 cm de peralte y 28 ó 30 cm de huella, con una pendiente en la rampa de 30 º |
