Material Utilizado en el Torre Burj Khalifa
Placa plana
La placa plana es un sistema de encuadre concreto reforzado de dos vías que utiliza una losa del grueso uniforme, el más simple de formas estructurales.
Introducción del sistema de placas planas
Una placa plana es un sistema de una o dos vías generalmente apoyado directamente sobre columnas o paredes de soporte de carga. Es una de las formas más comunes de construcción de pisos en edificios. La característica principal del piso de la placa plana es un grueso uniforme o casi uniforme con un sofito plano que requiere solamente el encofrado simple y es fácil de construir.
El piso permite una gran flexibilidad para localizar los servicios horizontales sobre un techo suspendido o en un mamparo. El palmo económico de una placa plana para las cargas bajas a medias se limita generalmente por la necesidad de controlar la desviación de largo plazo y puede necesitar ser pre-tensado sensible (no exagerado).
 |

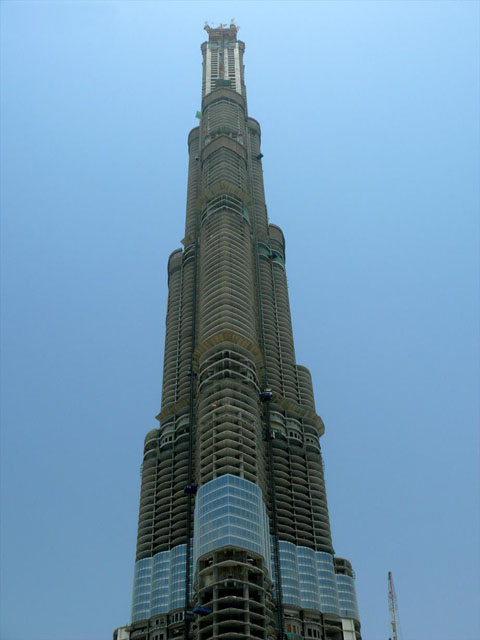

| Burj Dubai Copyright Imre Solt 2007 |
Un palmo económico para una placa plana reforzada está de la orden de 6 a 8 m y para las placas planas pre-tensadas está en la gama de 8 a 12 m. El ‘ L ‘ del palmo de un plano de hormigón armado es de aproximadamente d x 28 para el simple apoyo, d x 30 para un tramo final de un sistema continuo, a d x 32 para los vanos internos continuos.
El palmo económico de una placa plana se puede extender Pre-tensando a aproximadamente d x 30, d x 37 y d x 40 respectivamente, donde D es la profundidad de la losa.
Ventajas del sistema:
 |
| Sistema de placas planas Burj Dubai |
- Encofrado simple y conveniente para el arreglo directo o el techo rociado
- Sin vigas simplificando los servicios del suelo
- Mínima profundidad estructural y reducida altura de piso a piso.
Desventajas del sistema:
 |
| construcción de placas planas |
- Capacidad de carga lateral limitada como parte de un marco de momento
- Puede necesitar las cabezas del esquileo o el refuerzo del esquileo en las columnas o las columnas más grandes para el esquileo
- La desviación a largo plazo puede ser factor de control
- Puede no ser adecuado para soportar particiones frágiles (mampostería)
- Puede no ser adecuado para cargas pesadas.
