    El Concreto y Acero: Placas planas cargadas en su plano

    1. Introducción

    El concreto y acero: “placas planas cargadas en su plano” representan un importante concepto estructural aplicado en el diseño de las grandes estructuras metálicas formadas por paneles de chapa rigidizados soldados entre sí. El uso típico de tales elementos se encuentra habitualmente en las vigas cajón o en doble T empleadas en la construcción de puentes metálicos o mixtos, o en las estructuras singulares de edifcación. De forma diferente a las estructuras formadas por perfiles metálicos laminados, las estructuras conformadas mediante el empleo de paneles de chapa rigidizada suelen ser más propensas a la aparición de los fenómenos de abolladura y requieren, por lo tanto, un conjunto de reglas de diseño más detalladas que cubran el análisis de tales fenómenos.“Proyecto de estructuras de acero”.

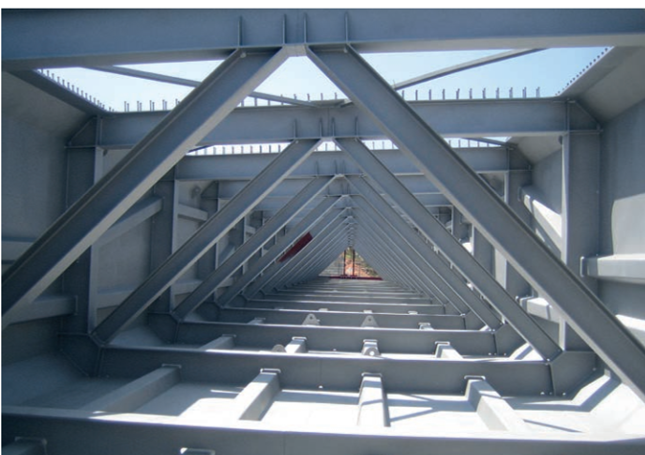

    Figura 1. Sección formada por placas esbeltas rigidizadas

    2. El contenido de la norma EN 1993-1-5:2006

    La norma EN 1993-1-5:2006 forma parte del denominado Eurocódigo 3, “Proyecto de estructuras de acero”, proporcionando los criterios precisos para el análisis de la estabilidad de los elementos estructurales formados por placas planas esbeltas, rigidizadas o no, solicitadas en su propio plano. Tanto los elementos solicitados fuera de su plano como aquéllos que no puedan ser considerados como planos se encuentran fuera del alcance de este documento, debiendo recurrirse al empleo de otras partes del Eurocódigo 3 para su análisis.
    • Secciones Clase 3: se considera una distribución elástica de tensiones sobre la sección transversal sin reducción de sus propiedades mecánicas. La capacidad última vendrá dada por el comienzo de la plastificación en la fibra más comprimida.
    • Secciones Clase 4: Se considera una distribución elástica de tensiones sobre una sección reducida debido a la pérdida de eficacia de las zonas comprimidas por fenómenos de inestabilidad. La capacidad última vendrá dada por el comienzo de la planificación en la fibra más comprimida de la sección reducida.

    Método de la Sección Eficaz.

    Este método, extendido además de a las tensiones normales a los modelos resistentes del cortante y de las cargas transversales, proporciona un procedimiento de análisis muy efciente desde el punto de vista estructural para el caso de geometrías sencillas y regulares, puesto que no sólo tiene en cuenta la reserva post-crítica del panel individual de chapa, sino que considera, igualmente, la redistribución de tensiones entre los diferentes elementos que componen la sección transversal.

    Método de la Tensión Reducida.

    Este procedimiento de análisis no considera la redistribución de tensiones dentro de la sección transversal, aunque sí tiene en cuenta la reserva post-crítica del panel individual.
    Método de los Elementos Finitos.

    Método de los Elementos Finitos

    Este método de análisis es el más versátil de todos los contenidos en la norma, aunque requiere usuarios más experimentados en su empleo para que resulte un procedimiento eficaz. Puede ser utilizado para la determinación de las tensiones críticas elásticas por medio de un análisis lineal de bifurcación, así como para obtener la resistencia “real” a la abolladura de un determinado elemento considerando un análisis de tipo no lineal que incluya la presencia de las imperfecciones geométricas y de las tensiones residuales.
