    Solución del Cuestionario de Topografía General II


      La siguiente tabla muestra los datos de campo obtenidos de una nivelación ordinaria.
    Analizarlo y Procesarlos para corregir las cotas de la Nivelación.
    PV V AT AI V AD COTA DISTA Ci COTA COMP
    BM1 2,846 0 3274,28
    A 2,034 0,956 150
    B 2,312 0,738 150
    C 1,453 1,634 150
    D 0,512 2,937 150
    BM1 2,851 150



    Solución del Cuestionario de Topografía General II:

    Procedemos a llenar los espacios vacíos.

    Altura de Instrumento BM

    • Cota+V atrás: 3274,28+2,846=3277,126

    Ahora Hallaremos la Cota A

    • Ai-V adelante: 3277,126-0,956=3276,17

    Altura Instrumento A

    • 3276,17+2,034=3278,204







    Alt Inst-V adelante = Cota B

    • 3278,204-0,738=3277,466

    La nueva Altura B

    • 3277,466+2,312=3279,778

    Hallamos Cota C : Ai (B)-V adelante C

    • 3279,778-1,634=3278,144

    Altura de Instrumento de C: Cota C+V atras C

    • 3278,144+1,453=3279,597

    Hallamos cota de D : 3279,597-2,937=3276,66


    Hallamos Altura D  : 3276,66+0,512=3277,172


    Por Ultimo Hallamos la Cota BM1

    • 3277,172-2,851=3274,321







    Realizamos la Compensacion

    Error de Cierre:

    Suma V atrás – Suma V adelante= Ec
    Ec=9,157-9,116
    Ec=0,0411
    Error máximo:
    Emax= 0.002Raiz(d)
    • d: Distancia Acumulada

    Emax=0,002 Raiz(750)

    Emax=0.055
    Entonces Ec<< Emax

    Buscamos el Factor de Compensación

    Ci=(ai*Ec)/d
    • ai: Distancia de BM hasta el Punto (A, B, Cy D)
    • d: Distancia Total
    • Ec: Error de Cierre

    Ci=(ai)(0.041)/750

    Ci=(5,467)*(10)^-5* (ai)

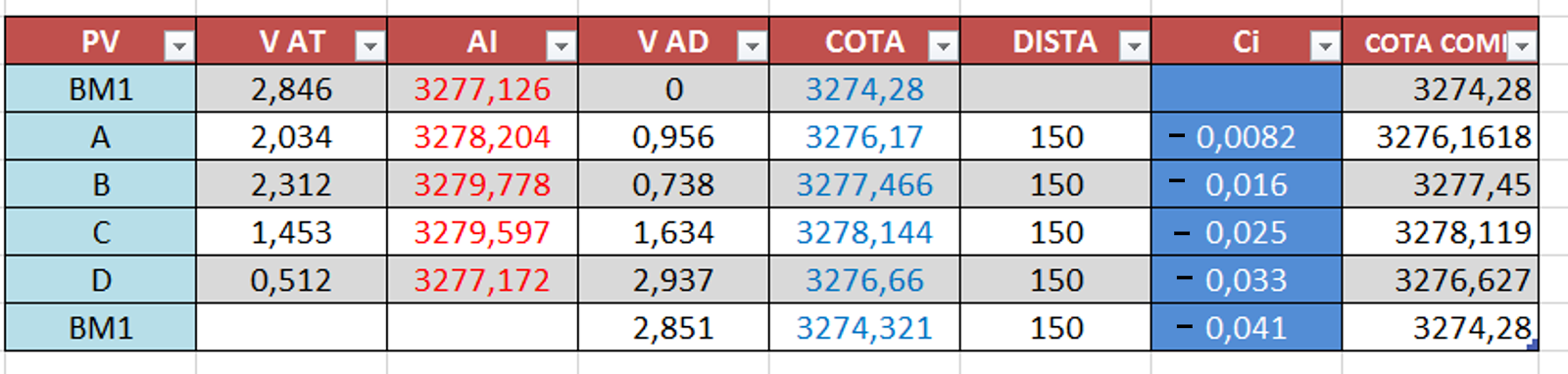

    Reemplazar el Valor (ai) a cada espacio en blanco como queda en la imagen.

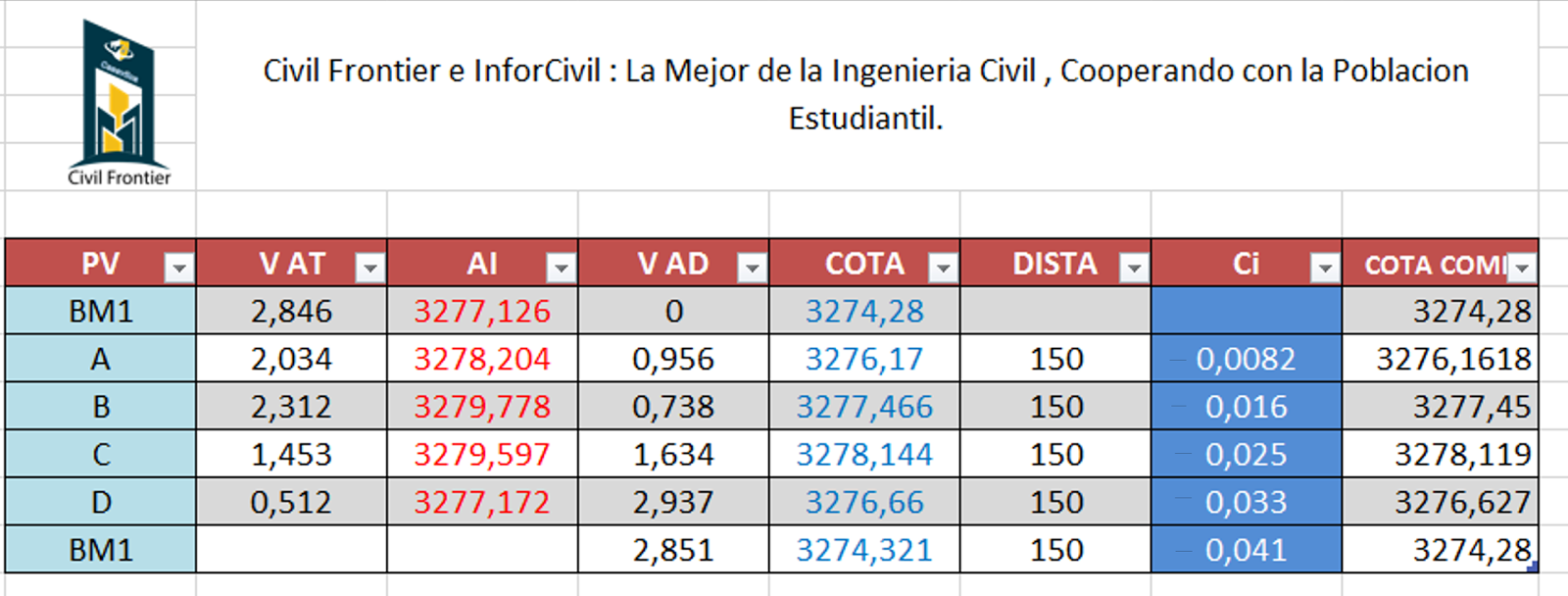

    LLena los casilleros de Ci

    Luego para Compensar sumamos las cotas(A,B,C y D) + componentes de Ci
