El diseño de columnas de concreto armado constituye uno de los procesos más críticos dentro del análisis estructural de edificaciones. Las columnas son elementos verticales encargados de recibir y transmitir las cargas provenientes de vigas, losas y muros hacia la cimentación, garantizando la estabilidad global de la estructura frente a acciones gravitacionales y sísmicas.
El diseño de columnas de concreto armado es esencial para la seguridad de cualquier estructura. Un adecuado diseño de columnas de concreto armado puede prevenir fallos estructurales graves.
Las normativas para el diseño de columnas de concreto armado son fundamentales para cumplir estándares de seguridad. El diseño de columnas de concreto armado no solo considera cargas, sino también la interacción con el entorno.
Un correcto diseño de columnas de concreto armado asegura la estabilidad de toda la construcción. A diferencia de otros elementos, una falla en columnas suele ser frágil y progresiva, pudiendo provocar colapsos parciales o totales. Por ello, el diseño de columnas no solo implica dimensionar secciones, sino también definir correctamente cuantías de acero, confinamiento, longitudes de empalme y detalles constructivos.
Tipos de apoyo en ingeniería estructural: clasificación y reacciones
Fuerza Axial: definición, fórmula, tipos y ejemplos en estructuras
¿Cuál es el Ancho Mínimo en Columnas Aporticadas?
Diseño Sísmico y Pandeo de Columnas: Conceptos Fundamentales
Las cargas en el diseño de columnas de concreto armado son esenciales para su cálculo. La flexión también debe ser considerada en el diseño de columnas de concreto armado.
El diseño de columnas de concreto armado debe incluir análisis de cortante. La interacción entre carga axial y momento es crítica en el diseño de columnas de concreto armado. El diseño de columnas de concreto armado debe ser preciso y detallado.
Desde el punto de vista normativo, el procedimiento se apoya principalmente en el ACI 318 y, en el contexto peruano, en el Reglamento Nacional de Edificaciones, los cuales establecen límites claros para resistencia, ductilidad y detallado sísmico.
El predimensionamiento es la primera etapa en el diseño de columnas de concreto armado. En el diseño de columnas de concreto armado, el acero longitudinal es esencial. Definir correctamente los estribos es clave en el diseño de columnas de concreto armado. En el diseño de columnas de concreto armado, no se debe olvidar la esbeltez.
¿Qué implica realmente el diseño estructural de columnas?
El diseño de columnas de concreto armado considera los efectos de segundo orden. Diseñar una columna de concreto armado significa verificar que el elemento sea capaz de resistir: En conclusión, el diseño de columnas de concreto armado es fundamental para la seguridad estructural.
El análisis de cargas es vital en el diseño de columnas de concreto armado. Las estructuras requieren un diseño de columnas de concreto armado eficaz para su estabilidad. La seguridad en las edificaciones depende del diseño de columnas de concreto armado. Un buen diseño de columnas de concreto armado previene daños estructurales.
En zonas sísmicas, el diseño de columnas de concreto armado debe ser especial. El proceso de diseño de columnas de concreto armado es riguroso y detallado. Para lograr un diseño de columnas de concreto armado, se requieren cálculos precisos. Un diseño inadecuado de columnas puede resultar en fallos catastróficos. Por eso, el diseño de columnas de concreto armado es un tema crucial en ingeniería.
El análisis de momentos es imprescindible en el diseño de columnas de concreto armado.
- Carga axial (compresión predominante)
- Flexión (por excentricidades y acciones sísmicas)
- Cortante
- Interacción axial–momento
El dimensionamiento en el diseño de columnas de concreto armado debe ser cuidadoso. Cada paso en el diseño de columnas de concreto armado es fundamental para evitar errores.
Por lo tanto, el diseño de columnas de concreto armado debe ser bien fundamentado. El refuerzo adecuado es clave en el diseño de columnas de concreto armado. Se debe prestar atención al diseño de columnas de concreto armado para evitar complicaciones.
Finalmente, el diseño de columnas de concreto armado es un arte en la ingeniería estructural.
A nivel práctico, el proceso incluye:
- Determinar cargas actuantes.
- Seleccionar dimensiones preliminares.
- Calcular capacidad resistente.
- Definir cuantía y disposición del acero longitudinal.
- Diseñar estribos y confinamiento.
- Verificar esbeltez y efectos de segundo orden.
- Detallar planos estructurales.
No se trata solo de cumplir con un cálculo matemático, sino de asegurar continuidad estructural, ductilidad adecuada y facilidad constructiva.
Cargas que actúan sobre una columna
Las columnas de concreto armado están sometidas a una combinación compleja de esfuerzos que varían según el tipo de edificación, el sistema estructural y las condiciones del entorno. A diferencia de otros elementos, las columnas concentran gran parte de la responsabilidad estructural, ya que reciben las acciones provenientes de vigas, losas, muros y niveles superiores, transmitiéndolas finalmente hacia la cimentación.
Desde el punto de vista del diseño estructural, estas acciones no actúan de manera aislada, sino simultáneamente, lo que obliga a analizar el comportamiento combinado del elemento. Las columnas reciben múltiples tipos de esfuerzos:
Carga axial
Es el esfuerzo principal que actúa sobre una columna. Proviene del peso propio del elemento, del peso de los pisos superiores y de las cargas muertas y vivas de la edificación.
Esta carga axial rara vez se aplica exactamente en el centro geométrico de la sección, debido a imperfecciones constructivas, desplazamientos laterales o distribución irregular de masas. Incluso pequeñas excentricidades pueden generar momentos importantes.
Por esta razón, en la práctica no se considera compresión pura, sino compresión excéntrica.
Un error frecuente en proyectos pequeños es dimensionar columnas considerando solo la carga vertical, ignorando los efectos de flexión inducidos, lo cual puede llevar a secciones subdimensionadas y comportamientos frágiles.
Momentos flectores
Los momentos aparecen cuando la carga axial no coincide con el eje centroidal de la columna o cuando existen acciones laterales. Estos momentos pueden generarse por:
- Excentricidades constructivas inevitables
- Desalineamientos entre columnas y vigas
- Distribución irregular de cargas
- Acciones sísmicas
- Presión del viento
- Deformaciones diferenciales entre niveles
En zonas sísmicas, como gran parte del territorio peruano, los momentos producidos por desplazamientos laterales suelen ser dominantes. Durante un sismo, las columnas trabajan como elementos de marco, resistiendo importantes fuerzas horizontales que inducen flexión alternante.
Esto explica por qué el diseño moderno prioriza la ductilidad del elemento y no solo su resistencia.
Cortante
Aunque generalmente es menor en comparación con la carga axial y la flexión, el cortante adquiere relevancia especial en columnas cortas o en estructuras con irregularidades.
El cortante está asociado a:
- Cambios bruscos de rigidez
- Diferencias de altura entre niveles
- Presencia de muros estructurales cercanos
- Acciones sísmicas intensas
Si no se controla adecuadamente mediante estribos y confinamiento, puede producir fallas frágiles, mucho más peligrosas que las fallas por flexión.
Por ello, el refuerzo transversal no solo cumple una función de confinamiento, sino también de resistencia al cortante.
En la práctica, casi ninguna columna trabaja a compresión pura: la mayoría opera bajo compresión + flexión, lo que obliga a usar diagramas de interacción P–M para su diseño.
Predimensionamiento de columnas
Antes del cálculo detallado se realiza un predimensionamiento rápido:
- Área mínima ≈ (Carga axial / 0.35 f’c)
- Dimensión mínima usual: 25 cm
- Relación lado mayor/lado menor ≤ 2
En viviendas típicas:
- Columnas interiores: 25×30 cm o 30×30 cm
- Columnas perimetrales: 25×25 cm
- Columnas principales: 30×40 cm o mayores
Este paso evita iteraciones innecesarias durante el análisis.

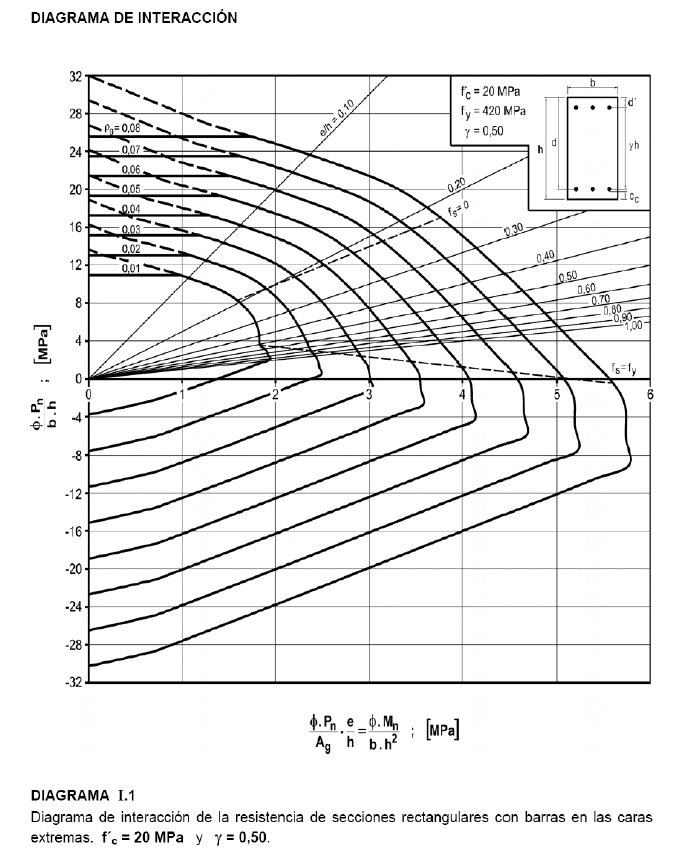

Interacción axial–momento
Para esta cantidad de acero y estas dimensiones, hasta aquí puedes combinar carga axial y momento sin que la columna colapse
El diseño final se valida mediante diagramas P–M, que muestran la combinación máxima admisible entre carga axial y momento.
La columna es segura si el punto de demanda se encuentra dentro de la curva de interacción.
Estos diagramas consideran:
- Resistencia del concreto
- Área y posición del acero
- Excentricidades
- Factores de reducción φ
Hoy en día, la mayoría de ingenieros los obtiene directamente desde software estructural, aunque entender su fundamento es clave para interpretar resultados.
Cuantía de acero longitudinal
La cuantía de acero longitudinal es la proporción de acero principal (barras verticales) respecto al área total de la sección de concreto del elemento estructural (columna o viga).
La cuantía de acero longitudinal es el cociente entre el área total de barras longitudinales y el área bruta de la sección de concreto. Representa el porcentaje de refuerzo principal y controla directamente la capacidad resistente, la ductilidad y el comportamiento sísmico del elemento estructural.
En forma simple:
👉 Indica qué porcentaje del concreto está ocupado por acero longitudinal.
Se representa normalmente como:
donde:
- ρ (rho) = cuantía de acero longitudinal
- As = área total del acero longitudinal
- Ag = área bruta de la sección de concreto (b × h)
Los códigos establecen límites claros:
- Cuantía mínima: 1%
- Cuantía máxima: 8%
- Uso mínimo de 4 barras (secciones rectangulares)
- Diámetro habitual: ϕ12 mm a ϕ25 mm
Una cuantía excesiva genera:
- Congestión de acero
- Dificultad de vibrado
- Disminución de adherencia
Mientras que una cuantía baja reduce la ductilidad.
El objetivo es lograr un equilibrio entre resistencia y constructibilidad.
Estribos y confinamiento
El refuerzo transversal cumple funciones vitales:
- Evitar pandeo del acero longitudinal
- Confinar el núcleo de concreto
- Aumentar ductilidad sísmica
- Resistir cortante
En zonas sísmicas se exige:
- Estribos cerrados con ganchos de 135°
- Separaciones reducidas en extremos
- Mayor densidad en zonas críticas
Este confinamiento es lo que permite que la columna disipe energía sin colapsar durante un sismo.
Esbeltez y efectos de segundo orden
La esbeltez mide qué tan larga y delgada es una columna respecto a sus dimensiones transversales.
En términos simples:
Indica qué tan propensa es una columna a pandearse o amplificar deformaciones.
Se evalúa mediante la relación de esbeltez:
donde:
- L = longitud libre de la columna
- k = factor de longitud efectiva (depende de los apoyos)
- r = radio de giro de la sección
- λ (lambda) = esbeltez
Cuando la relación altura/dimensión supera ciertos límites, aparecen efectos P-Δ que incrementan los momentos reales.
En estos casos se debe:
- Aumentar sección
- Incrementar acero
- Aplicar factores de amplificación
Ignorar la esbeltez puede provocar fallas por inestabilidad aun cuando el cálculo axial sea correcto
La esbeltez es la relación geométrica que expresa qué tan delgada es una columna y determina su susceptibilidad a inestabilidad. Cuando la esbeltez supera ciertos límites normativos, aparecen los efectos de segundo orden, conocidos como P–Δ, donde la carga axial genera momentos adicionales debido a la deformación lateral del elemento. Estos efectos incrementan significativamente las solicitaciones internas y deben ser considerados mediante amplificación de momentos o análisis no lineal, ya que ignorarlos puede conducir a fallas prematuras
