El cálculo estructural de vigas de concreto armado es uno de los procesos más críticos dentro del diseño de edificaciones, ya que estas piezas son las responsables de recibir las cargas de losas, muros y elementos superiores, y transmitirlas de forma segura hacia columnas y cimentaciones. El cálculo estructural de vigas de concreto armado requiere atención meticulosa en cada fase del diseño.
Una viga mal calculada no solo compromete la resistencia del sistema, sino que genera deformaciones excesivas, fisuración prematura y, en casos extremos, fallas estructurales progresivas. Por ello, el diseño no puede basarse en reglas empíricas: debe sustentarse en análisis estructural, mecánica de materiales y normativa vigente.
En Latinoamérica, el diseño suele apoyarse en criterios del ACI (especialmente ACI 318) y en reglamentos locales como el Reglamento Nacional de Edificaciones del Perú, que establecen requisitos mínimos de resistencia, ductilidad y detallado.
En este artículo aprenderás cómo se realiza el cálculo estructural de una viga de concreto armado, desde la obtención de cargas hasta el dimensionamiento del acero, explicado paso a paso y con enfoque práctico.
Es crucial entender que el cálculo estructural de vigas de concreto armado no solo involucra la fuerza, sino también la distribución de cargas.
¿Qué implica realmente el cálculo estructural de una viga?
El cálculo estructural es el proceso mediante el cual se determinan:
- Dimensiones geométricas de la viga
- Esfuerzos internos (momento flector, cortante y torsión)
- Cuantía de acero longitudinal
- Separación y diámetro de estribos
- Verificación de flechas y fisuración
No se trata solo de “poner barras”. Es un procedimiento técnico que garantiza que la viga:
- Resista las cargas actuantes
- Cumpla criterios de servicio (deformación y agrietamiento)
- Presente un comportamiento dúctil ante sismos
Las vigas trabajan principalmente a flexión, mientras que el concreto resiste la compresión y el acero absorbe la tracción. Adicionalmente, los estribos controlan el esfuerzo cortante y confinan el núcleo de concreto.
Paso 1: Determinación de cargas actuantes
Todo cálculo comienza con la correcta identificación de cargas:
Cargas muertas
Incluyen:
- Peso propio de la viga
- Peso de losas
- Muros apoyados
- Acabados
Estas se obtienen a partir de los pesos volumétricos del concreto y materiales.
Por lo tanto, el cálculo estructural de vigas de concreto armado es esencial para cumplir con la normativa vigente y asegurar la integridad del diseño.
El cálculo estructural de vigas de concreto armado requiere un análisis cuidadoso de cada componente.
Cargas vivas
Son cargas variables:
El cálculo estructural de vigas de concreto armado permite optimizar el uso de materiales y garantizar la seguridad de la estructura.
- Personas
- Mobiliario
- Equipos
Cada uso de edificación tiene valores normativos específicos.
Posteriormente se aplican combinaciones de carga (por ejemplo 1.2D + 1.6L) para obtener los esfuerzos de diseño.
Una subestimación aquí invalida todo el cálculo posterior.
Paso 2: Análisis estructural y obtención de esfuerzos
Por esta razón, el cálculo estructural de vigas de concreto armado debe ser realizado por expertos.
Con las cargas definidas, se realiza el análisis estructural, ya sea:
- Manual (vigas simplemente apoyadas o continuas)
- Mediante software (ETABS, SAP2000, Robot, etc.)

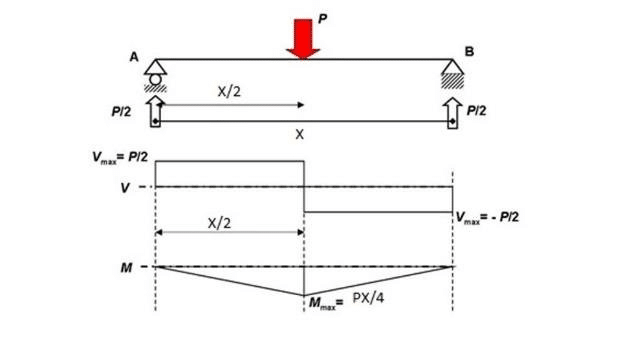

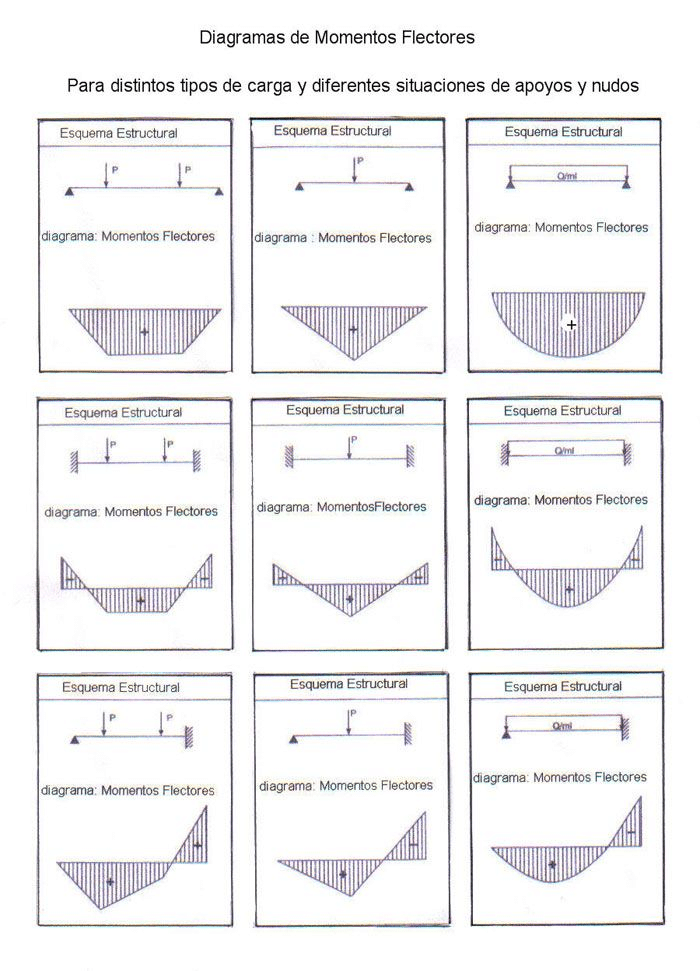

De este análisis se obtienen:
- Momento flector máximo (Mu)
- Cortante máximo (Vu)
Estos valores gobiernan el diseño del acero.
Aquí es donde muchos errores comienzan: usar modelos simplificados para estructuras complejas genera resultados poco confiables.
Paso 3: Predimensionamiento de la sección
Antes del cálculo fino, se establece una sección tentativa:
- Altura ≈ L/10 a L/12 (luces simples)
- Ancho ≥ 20–25 cm en vivienda
Así, la correcta ejecución del cálculo estructural de vigas de concreto armado influye en todo el proyecto.
El cálculo estructural de vigas de concreto armado se basa en principios de ingeniería que garantizan la durabilidad.
Este predimensionamiento busca:
- Limitar flechas
- Evitar congestión de acero
- Facilitar el detallado
Una viga demasiado delgada termina saturada de barras, lo que dificulta el vibrado del concreto y reduce la calidad constructiva.
Paso 4: Cálculo del acero longitudinal (flexión)
Aquí se determina el área de acero necesaria (As):
- Se utiliza el momento último Mu
- Se aplica el equilibrio interno concreto–acero
- Se verifica que la cuantía esté entre mínimos y máximos normativos
El objetivo es lograr una falla dúctil, donde el acero fluya antes que el concreto se aplaste.
En términos prácticos:
- Se obtiene As requerida
- Se seleccionan diámetros comerciales
- Se define número de barras superiores e inferiores
También se revisan:
- Longitudes de desarrollo
- Empalmes
- Anclajes
Paso 5: Diseño por cortante (estribos)
El cortante se controla mediante estribos.
Se evalúa:
- Capacidad del concreto (Vc)
- Cortante actuante (Vu)
- Acero transversal requerido (Av/s)
En zonas sísmicas, los estribos cumplen además función de confinamiento, por lo que:
- Se reduce su espaciamiento cerca de apoyos
- Se usan ganchos sísmicos
- Se garantiza continuidad
Muchos colapsos estructurales ocurren por deficiente detallado de estribos, no por falta de acero longitudinal.
Paso 6: Verificación de servicio
Una viga no solo debe resistir: también debe comportarse bien en uso.
Se revisa:
- Flechas instantáneas y diferidas
- Ancho de fisuras
- Vibraciones
Esto evita:
- Grietas visibles
- Sensación de inestabilidad
- Daños en acabados
Ignorar esta etapa produce estructuras “resistentes pero incómodas”.
Detallado estructural: donde muchos proyectos fallan
Un diseño bien calculado puede fracasar si está mal detallado.
El plano de vigas debe mostrar claramente:
- Diámetros y cantidad de barras
- Longitudes de empalme
- Ganchos y anclajes
- Separación de estribos
- Recubrimientos
Errores comunes incluyen:
- Congestión de acero
- Empalmes en zonas críticas
- Recubrimientos insuficientes
- Falta de continuidad
El cálculo sin buen detallado es ingeniería incompleta.
Conclusión técnica
El cálculo estructural de vigas de concreto armado no es una tarea mecánica: es un proceso integral que combina análisis, normativa, criterio ingenieril y experiencia constructiva.
Cada etapa desde las cargas hasta el último estribo influye directamente en la seguridad, durabilidad y desempeño sísmico de la edificación.
Dominar este procedimiento permite:
- Optimizar secciones
- Reducir costos
- Evitar patologías estructurales
- Garantizar comportamiento dúctil
