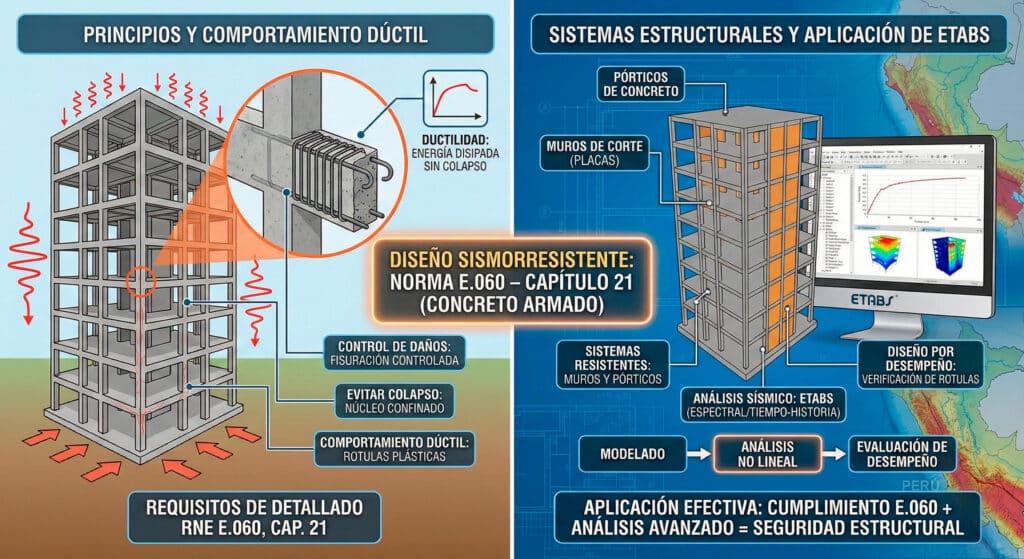

Diseño sismorresistente con ETABS: El diseño sismorresistente busca que una edificación responda adecuadamente ante un sismo, controlando daños, evitando colapsos y garantizando un comportamiento estructural dúctil. En el caso del concreto armado, los elementos que conforman el sistema resistente deben cumplir con los requisitos de detallado y desempeño sísmico establecidos por el RNE, especialmente en la Norma E.060 – Concreto Armado, en su Capítulo 21: Disposiciones especiales para el diseño sísmico.
Irregularidades en edificaciones según la Norma E.030: tipos, límites y cómo verificarlas en ETABS
Deriva de Pisos según la Norma Peruana RNE E.030: límites, cálculo y verificación
¿Qué es la Geología Estructural?
A continuación, se describen los principales sistemas estructurales y la aplicación de ETABS para el análisis y diseño de edificios.
1. Estructuras de concreto armado
Los elementos de concreto armado que forman parte del sistema sismorresistente (losas, vigas, columnas, muros, etc.) deben diseñarse y detallarse considerando criterios de ductilidad, jerarquía de resistencias, confinamiento y control de fallas frágiles, según lo indicado por la Norma E.060.
1.1. Pórticos de concreto armado
En un sistema aporticado, la resistencia sísmica se desarrolla principalmente mediante vigas y columnas, donde una parte predominante del cortante basal es resistida por las columnas del pórtico. Como criterio general, se considera que al menos el 80% del cortante en la base actúa sobre las columnas de los pórticos.
Si la estructura incluye muros, estos deberán diseñarse para resistir una porción de la acción sísmica de acuerdo con su rigidez relativa, asegurando una adecuada distribución de fuerzas.
1.2. Muros estructurales
Este sistema se caracteriza porque la resistencia sísmica está dada principalmente por muros de concreto armado. En términos de distribución, se considera que por lo menos el 70% del cortante basal es resistido por los muros estructurales.
Los muros aportan gran rigidez lateral, reducen desplazamientos y suelen ser adecuados en edificios donde se prioriza control de derivas.
1.3. Sistema dual (pórticos + muros)
En el sistema dual, las acciones sísmicas se resisten mediante una combinación de pórticos y muros estructurales.
- Los muros deben resistir un rango aproximado de 20% a 70% del cortante basal.
- Los pórticos deben diseñarse para resistir al menos el 30% del cortante basal.
Este sistema busca un equilibrio entre rigidez (muros) y ductilidad (pórticos), logrando un desempeño sísmico más favorable cuando está bien configurado.
1.4. Edificaciones de muros de ductilidad limitada (EMDL)
Las EMDL se caracterizan por tener un sistema donde la resistencia sísmica y de gravedad se basa en muros delgados de concreto armado, con particularidades como:
- Espesores reducidos,
- Se prescinde de extremos confinados,
- El refuerzo vertical se dispone en una sola capa.
Con este sistema, normalmente se permite construir hasta un máximo de 8 pisos, según los criterios de aplicación y limitaciones del sistema.
2. Estructuras de acero (sistemas sismorresistentes)
Además del concreto armado, existen sistemas estructurales de acero que forman parte del enfoque de diseño sismorresistente. Entre los más comunes se incluyen:
2.1. Pórticos especiales resistentes a momentos (SMF)
Deben proporcionar una alta capacidad de deformación inelástica, principalmente mediante fluencia por flexión en vigas y una fluencia limitada en la zona de panel de columnas. Se exige el criterio de columna fuerte – viga débil, de modo que las columnas tengan mayor capacidad resistente frente al endurecimiento por deformación de las vigas.
2.2. Pórticos intermedios resistentes a momentos (IMF)
Presentan una capacidad moderada de deformación inelástica en elementos y conexiones. Su desempeño es inferior al SMF, pero superior al sistema ordinario.
2.3. Pórticos ordinarios resistentes a momentos (OMF)
Poseen una capacidad mínima de deformación inelástica, con requisitos menos exigentes en comparación con los sistemas especiales.
2.4. Pórticos especiales concéntricamente arriostrados (SCBF)
Brindan alta capacidad inelástica mediante comportamiento post-pandeo en arriostres a compresión y fluencia en arriostres a tracción.
2.5. Pórticos ordinarios concéntricamente arriostrados (OCBF)
Su capacidad inelástica es limitada, con requisitos menores que los sistemas especiales.
2.6. Pórticos excéntricamente arriostrados (EBF)
Desarrollan una respuesta inelástica significativa principalmente por fluencia (flexión o corte) en la zona del vínculo (link) entre arriostres, permitiendo disipación de energía eficiente.
3. Aplicación de ETABS en la simulación del diseño sismorresistente
El uso de programas de análisis y diseño estructural como ETABS permite modelar, analizar y diseñar edificaciones, especialmente edificios de varios niveles, con un enfoque ordenado y consistente con normas.
El proceso general se centra en:
- Definir parámetros de diseño según códigos (normas y combinaciones de carga),
- Modelar la geometría del edificio con base en planos arquitectónicos,
- Incorporar los elementos principales del sistema estructural:
- Losas
- Vigas
- Columnas
- Muros estructurales (si corresponde)
- Ejecutar el análisis (estático/dinámico según el caso) y revisar resultados,
- Verificar desempeño estructural (derivas, cortantes, fuerzas internas),
- Diseñar y detallar los elementos según los requisitos sísmicos aplicables.
La idea es seguir una secuencia clara para que el lector pueda replicar el flujo de trabajo y desarrollar modelos similares con criterios correctos de configuración y verificación.
