irregularidades E.030: En edificaciones ubicadas en zonas sísmicas, la forma en que se distribuyen masas, rigideces y resistencias a lo largo de la altura y en planta define gran parte del desempeño durante un sismo. Por eso, la Norma E.030 – Diseño Sismorresistente incorpora el concepto de regularidad estructural, y exige identificar y controlar las irregularidades porque estas generan:
- Concentración de derivas (deformaciones) en pisos puntuales.
- Incremento de fuerzas internas por torsión.
- Mecanismos de falla no deseados (como cortante en columnas, “piso blando”, etc.).
- Mayor incertidumbre del comportamiento real frente al análisis.

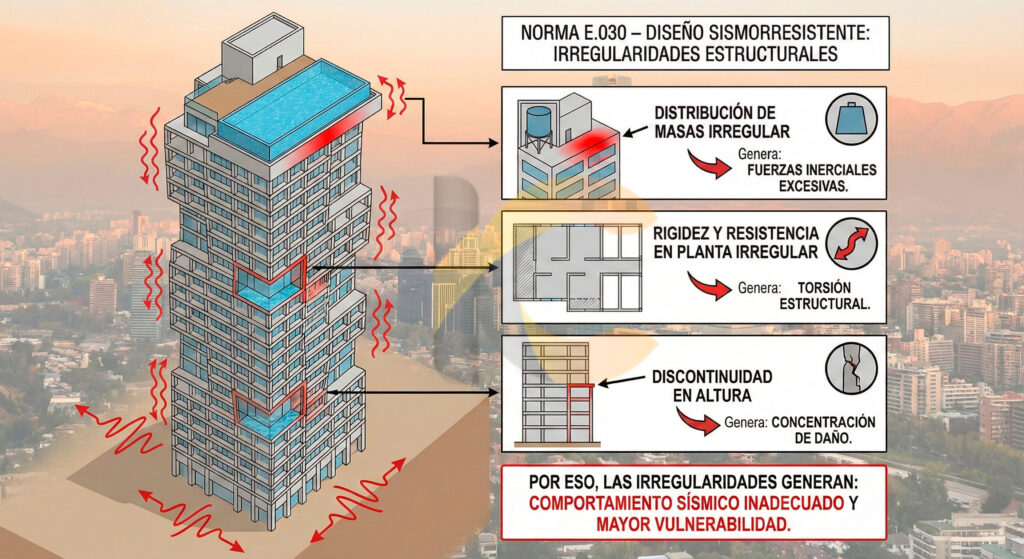

Este artículo reúne las irregularidades más importantes en altura y en planta, sus límites (factores 1.4, 1.25, 1.6, 1.4, 1.5, 1.3, 1.2, 1.5, 20%, 50%, 25%, 30°, 10%, etc.) y un método claro para verificarlas en ETABS con evidencia (tablas y capturas).
Irregularidades E.030
1) Irregularidades en planta (E.030); Regularidad vs irregularidad estructural: por qué la E.030 lo exige
1.1 ¿Qué es una estructura regular?
En términos prácticos, una estructura es “regular” cuando presenta:
- Una distribución razonablemente uniforme de rigidez y resistencia en altura.
- Un comportamiento en planta donde la respuesta esté dominada por traslación y no por torsión.
- Diafragmas que trabajen de manera continua para distribuir fuerzas.
Eso permite que el análisis (y el modelo matemático) represente bien el comportamiento real.
1.2 ¿Qué implica que una estructura sea irregular?
Si existe una irregularidad, la estructura puede:
- Aumentar derivas en pisos específicos (daños severos en tabiques, muros, elementos no estructurales).
- Activar fallas frágiles (cortante en columnas, punzonamiento de losas, etc.).
- Incrementar torsión, elevando demandas en elementos “periféricos”.
Además, en el marco normativo, algunas irregularidades tienen restricciones dependiendo de la zona sísmica y categoría de edificación (referidas en el material, asociadas a tablas de la E.030).
IRREGULARIDADES EN ALTURA E.030
Las irregularidades en altura aparecen cuando el edificio cambia bruscamente de rigidez, resistencia, masa o geometría de un piso a otro.
2) Irregularidad de rigidez: Piso blando (el caso más común)
2.1 Definición y límites
Existe piso blando cuando la deriva de entrepiso del nivel i (en X o Y) cumple:
- Drift(i) > 1.4 × Drift(i+1)
o - Drift(i) > 1.25 × promedio[Drift(i+1), Drift(i+2), Drift(i+3)]
2.2 ¿Por qué es peligrosa?
Porque en un sismo el edificio tiende a deformarse donde encuentra “menos rigidez”. Ese piso absorbe gran parte de la deformación y puede ocurrir:
- Daño en columnas (fisuración diagonal por cortante).
- Pérdida de rigidez progresiva y colapso de piso.
- Daño severo en muros, tabiques, carpintería y acabados.
2.3 Causas típicas (en viviendas)
- Primer piso libre para cochera.
- Locales comerciales con grandes vanos (sin muros).
- Columnas esbeltas y pocos muros en el primer nivel.
- Muros estructurales que empiezan recién en pisos superiores.
2.4 Cómo corregir (opciones reales)
- Incorporar muros estructurales en el primer nivel (bien distribuidos).
- Incrementar rigidez de pórticos (secciones, vigas de acople, etc.).
- Cambiar el esquema arquitectónico para evitar “planta libre” total.
- Reubicar vanos y evitar muros parciales que generen columna corta.
3) Irregularidad extrema de rigidez (alerta máxima)
3.1 Límites
Existe irregularidad extrema de rigidez si:
- Drift(i) > 1.6 × Drift(i+1)
o - Drift(i) > 1.4 × promedio de los tres pisos superiores
3.2 Qué significa en el desempeño sísmico
Ya no es solo “más flexible”: es una concentración severa de deformación. En eventos fuertes, ese piso puede convertirse en el “mecanismo” dominante de falla. Normalmente se asocia a restricciones más severas dentro del enfoque normativo (por eso conviene evitarla).
4) Irregularidad de resistencia: Piso débil
4.1 Límite
Hay irregularidad de resistencia si la resistencia al cortante del piso i es:
- Vres(i) < 0.80 × Vres(i+1)
4.2 Lectura práctica
Ese nivel “resiste menos” que el superior. Si además coincide con piso blando, el riesgo se multiplica: el piso se deforma más y resiste menos.
4.3 Soluciones
- Mejorar continuidad de muros/elementos resistentes.
- Aumentar secciones y refuerzo (ojo: solo aumentar acero no siempre mejora rigidez).
- Evitar cambios bruscos de sistema entre niveles.
5) Irregularidad extrema de resistencia
5.1 Límite
Existe irregularidad extrema si:
- Vres(i) < 0.65 × Vres(i+1)
5.2 Por qué es crítica
El piso se convierte en un “cuello de botella” resistente. Ante un sismo severo, puede no desarrollar capacidad ductil suficiente, activando daños frágiles.
6) Irregularidad de masa
6.1 Límite
Existe si el peso del piso i es:
- W(i) > 1.5 × W(adyacente)
No aplica para azoteas ni sótanos.
6.2 Ejemplos reales
- Piso con tanques elevados, equipos, depósitos, bibliotecas.
- Losas macizas en un nivel y aligeradas en otros.
- Cambios fuertes de uso (vivienda → archivo/almacén).
6.3 Cómo manejarla
- Evitar concentrar cargas permanentes en un solo nivel.
- Reducir pesos (sistemas livianos).
- Si no hay alternativa: refuerzo del sistema lateral y control de derivas.
7) Irregularidad geométrica vertical (setbacks/retranqueos)
7.1 Límite
Existe si la dimensión del sistema resistente es:
- Dim(i) > 1.3 × Dim(adyacente)
No aplica azotea ni sótano.
7.2 Problema típico
Los retranqueos reducen la cantidad de elementos resistentes (muros) y cambian la distribución de rigidez. Si no se diseña bien, se generan concentraciones y torsión.
7.3 Recomendación
Si hay retranqueo inevitable:
- Mantener continuidad de muros principales.
- Evitar “cortes” abruptos de muros.
- Diseñar adecuadamente zonas de transición.
8) Discontinuidad en sistemas resistentes (vertical)
8.1 Criterios del material
- Irregularidad si un elemento que resiste >10% del cortante tiene desalineamiento vertical por cambio de orientación o desplazamiento del eje >25% de la dimensión del elemento.
- Discontinuidad extrema si los elementos discontinuos resisten >25% del cortante total.
8.2 Casos típicos
- Muros que desaparecen en un piso.
- Columnas desplazadas por arquitectura.
- Cambios de eje de muros por ductos o patios.
8.3 Cómo mitigarlo
- Asegurar continuidad (alineación) de muros/columnas.
- Si no se puede: diseñar elementos de transferencia (vigas/muros de transferencia) con detalle cuidadoso.
- Evitar que el “elemento discontinuo” sea el que resiste gran parte del cortante.
IRREGULARIDADES EN PLANTA E.030
9) Irregularidad torsional
9.1 Límite
- Torsional si: Drift_extremo > 1.2 × Drift_CM
- Torsional extrema si: Drift_extremo > 1.5 × Drift_CM
Aplica con diafragma rígido y si el drift máximo supera 50% del permisible.
9.2 Por qué aparece
- Centro de masa (CM) alejado del centro de rigidez (CR).
- Muros “concentrados” en un lado.
- Formas asimétricas y grandes voladizos.
- Aberturas o discontinuidades en los diafragmas.
9.3 Cómo corregir torsión
- Distribuir muros en ambos sentidos y de forma simétrica.
- Evitar “un solo muro grande” en esquina.
- Reducir excentricidades y concentraciones de masa.
- Diseñar diafragmas continuos.
10) Esquinas entrantes (plantas en L, T, U)
10.1 Límite
Irregular si la esquina entrante supera:
- 20% de la dimensión total en ambas direcciones.
10.2 Soluciones
- Separar volúmenes con junta sísmica (si es muy marcado).
- Asegurar continuidad de diafragmas y muros.
- Evitar concentraciones de rigidez solo en el “brazo” de la L.
11) Diafragma discontinuo
11.1 Criterios
- Aberturas > 50% del área bruta del diafragma, o
- Área neta resistente de una sección del diafragma < 25% del área total de esa sección, en la dirección analizada.
11.2 Consecuencia
La losa no distribuye correctamente fuerzas, se generan concentraciones y distorsiones.
11.3 Recomendación
- Controlar tamaño de huecos de escaleras/ductos.
- Reforzar diafragmas o modificar geometría.
- En modelos avanzados, considerar diafragmas semi-rígidos si corresponde.
12) Sistemas no paralelos
12.1 Criterio
Irregular si los elementos resistentes laterales no son paralelos.
No aplica si:
- Ángulos < 30°, o
- Elementos no paralelos resisten < 10% del cortante del piso.
12.2 Recomendación
- Alinear muros/pórticos con ejes principales.
- Evitar muros inclinados como sistema principal (a menos que sea un diseño específico y controlado).

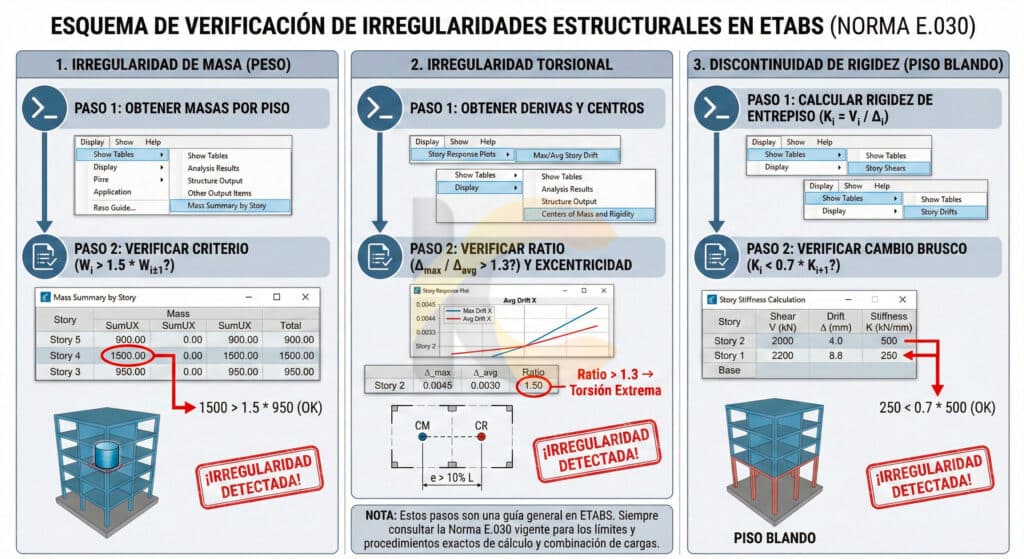

13) Cómo verificar irregularidades en ETABS (paso a paso con evidencia)
Aquí lo importante es que no se quede en teoría. Necesitas tablas y ratios.
Paso 1: Modelado mínimo correcto
- Diafragma por nivel (rígido si es lo que corresponde).
- Masas correctas (peso propio + cargas permanentes + porcentaje de sobrecarga según tu criterio de masa sísmica).
- Casos sísmicos y combos bien definidos.
Paso 2: Extraer Story Drifts
Crea una tabla con drifts por piso (X e Y) y calcula:
- Drift(i)/Drift(i+1)
- Drift(i)/promedio(3 sup.)
Comparas con:
- 1.4 y 1.25 (piso blando)
- 1.6 y 1.4 (rigidez extrema)
Paso 3: Torsión (extremo vs CM)
Selecciona puntos extremos del diafragma y compara drifts con CM:
- extremo/CM > 1.2 (torsional)
- extremo/CM > 1.5 (torsional extrema)
Paso 4: Masa por nivel
Extrae W por piso:
- W(i) > 1.5 × W(adyacente) (no azotea/sótano)
Paso 5: Revisar discontinuidades
Esto se valida por:
- Revisión de elevaciones (continuidad de muros y columnas).
- Cuantificar si el elemento discontinuo participa > 10% y si el offset supera 25% de su dimensión.
- Si la suma de discontinuos supera 25% del cortante total → extrema.
14) Tabla resumen
| Irregularidad | Umbral | Verificación | Corrección típica |
|---|---|---|---|
| Piso blando | 1.4 / 1.25 | Story Drift | añadir muros / rigidizar |
| Rigidez extrema | 1.6 / 1.4 | Story Drift | rediseñar transición |
| Piso débil | 0.80 | capacidad/cortante | continuidad + secciones |
| Resistencia extrema | 0.65 | capacidad/cortante | evitar cuello de botella |
| Masa | 1.5 | peso por piso | aligerar / redistribuir |
| Geom. vertical | 1.3 | planta/elevación | continuidad de muros |
| Discontinuidad | 10% + 25% | elevación + cortante | alinear / transferencias |
| Discontinuidad extrema | >25% | cortante total | evitarla o rediseñar |
| Torsión | 1.2 | extremo vs CM | redistribuir muros |
| Torsión extrema | 1.5 | extremo vs CM | junta o rediseño |
| Esquinas entrantes | 20% | planta | junta / reorganizar |
| Diafragma discontinuo | 50% / 25% | planta/losa | controlar huecos |
| No paralelos | 30° / 10% | planta | alinear ejes |
Preguntas Frecuentes
¿Qué es piso blando según la Norma E.030?
En la Norma E.030, el piso blando es una irregularidad en altura asociada a una reducción importante de rigidez lateral en un entrepiso respecto de los pisos superiores. En términos prácticos, significa que un nivel se deforma mucho más que los de arriba durante un sismo, concentrando la demanda de desplazamientos y aumentando el riesgo de daño en columnas y muros.
La E.030 lo identifica usando la deriva de entrepiso (drift), porque la deriva es un buen “termómetro” de la rigidez real del piso. Se considera piso blando cuando, en una dirección de análisis:
Criterio 1 Criterio 2 Drift(i) > 1.4 × Drift(i+1) Drift(i) > 1.25 × Promedio[ Drift(i+1), Drift(i+2), Drift(i+3) ]Esto es clave: no es que el edificio sea flexible en general, sino que existe un salto brusco de rigidez entre un piso y el siguiente.
Casos típicos (muy frecuentes en Perú)
- Primer piso libre para estacionamiento (cochera).
- Locales comerciales en primer nivel con grandes vanos.
- Eliminación de muros estructurales en un piso por arquitectura.
- Columnas más esbeltas o con menor sección en un nivel.
¿Por qué es peligroso?
En un sismo, la estructura “busca” deformarse donde hay menos rigidez. Ese piso concentra derivas y puede aparecer:
- Daño por cortante en columnas (fisuras diagonales, falla frágil).
- Pérdida rápida de rigidez del entrepiso y formación de mecanismo.
- Daños severos en elementos no estructurales (tabiques, vidrios, acabados).
Cómo mitigarlo (en diseño)
- Asegurar continuidad y buena distribución de muros estructurales desde el primer nivel.
- Mejorar rigidez del sistema lateral (marcos, muros, acoples).
- Evitar plantas libres completas sin solución estructural (o resolverlo con un sistema adecuado).
¿Cuándo hay irregularidad torsional según la E.030?
La irregularidad torsional es una irregularidad en planta y ocurre cuando la edificación no responde “solo trasladándose” en X o Y, sino que además gira alrededor de su eje vertical. Esa torsión hace que ciertos bordes del edificio se desplacen más que otros, elevando la demanda en elementos ubicados en extremos.
La E.030 la evalúa comparando el drift en los extremos del edificio con el drift en el Centro de Masa (CM), para una misma condición de carga (incluyendo excentricidad accidental).
Torsional Drift_extremo > 1.2 × Drift_CM Torsional extrema Drift_extremo > 1.5 × Drift_CMCondición importante: este criterio aplica en edificios con diafragma rígido y cuando el drift máximo del entrepiso supera un umbral (en el material se menciona > 50% del drift permisible).
Causas típicas de torsión
- Muros estructurales concentrados en un solo lado.
- Plantas asimétricas (L, U, T) sin junta o sin buena distribución.
- Diferencia grande entre CM y Centro de Rigidez (CR).
- Grandes aberturas en losas (diafragma discontinuo) que “rompen” el reparto de fuerzas.
Cómo reducir la torsión
- Distribuir muros/pórticos resistentes en ambos sentidos y de manera equilibrada.
- Evitar “un muro fuerte” en una esquina y el resto del edificio débil.
- Reordenar masas (evitar concentraciones de peso hacia un lado).
- Controlar diafragmas (aberturas razonables y continuidad).
¿Cómo revisar drifts (derivas) en ETABS?
En ETABS, “drift” suele referirse a la deriva de entrepiso: el desplazamiento relativo entre dos pisos consecutivos (y según el reporte puede estar normalizado por la altura del entrepiso). Es el resultado base para verificar piso blando, torsión y límites de deriva del diseño.
Paso a paso (práctico)
- Asegura el modelo: diafragma por nivel (si corresponde Rigid Diaphragm), masas correctas (peso propio + cargas permanentes + fracción de sobrecarga), y casos sísmicos definidos (estático equivalente o modal espectral).
- Corre el análisis: Analyze → Run Analysis.
- Vista rápida de derivas: Display → Show Story Response Plots → Story Drift. Selecciona el caso/comb (EQX, EQY o el que uses) y revisa por dirección X e Y.
- Tabla exportable (para ratios 1.4/1.25/1.6/1.4): Display → Show Tables → Analysis Results → Story Drifts. Filtra por caso (EQX/EQY), dirección (X/Y) y exporta a Excel.
- Para torsión: define puntos extremos del diafragma (joints en esquinas), compara Drift_extremo / Drift_CM y verifica 1.2 o 1.5 (incluye excentricidad accidental si corresponde).
Qué columnas armar en Excel (rápido)
- Drift(i)
- Drift(i+1)
- Drift(i)/Drift(i+1) → compara con 1.4 (piso blando) y 1.6 (extrema)
- Drift(i)/Promedio(3 superiores) → compara con 1.25 y 1.4
Errores comunes al revisar drifts en ETABS
- Comparar drifts de distintos casos sin el mismo criterio (X con Y).
- No incluir excentricidad accidental al evaluar torsión.
- Revisar drifts con diafragma mal asignado.
- Usar combos mezclados que confunden lectura (mejor revisar primero EQX/EQY).
